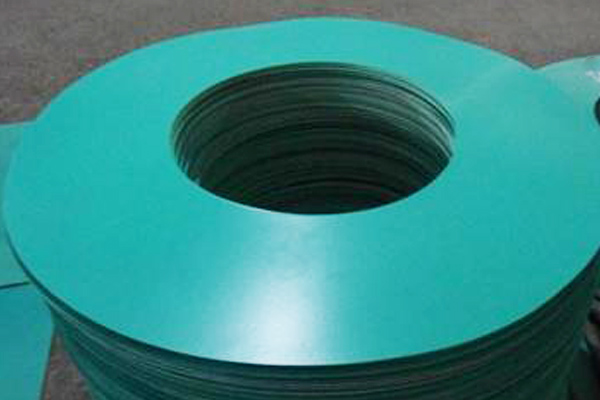

PE側護板是涉及鋼卷包裝用塑料端護板,其采用空心圓盤,一是使空心圓盤的厚度由外圓邊向內圓邊逐漸減小,形成環狀坡面,消除塑料自身特性帶來不均勻變形,二是在空心圓盤上設置多條加強筋,防止塑料端護板變形,加強筋的寬度和間距按一定規律選擇,按照排列順序依次遞減加強筋的寬度和依次增加加強筋的間距。

        該PE側護板的構思新穎,設計合理,結構尺寸選擇恰當,能有效地保證本實用新型包裝鋼卷的質量,值得推廣應用。

        新型PE側護板采用空心圓盤,其特征在于空心圓盤的厚度由外圓邊到內圓邊沿徑向方向逐漸變小,外圓邊的厚度尺寸大于內圓邊的厚度尺寸。厚度差控制在毫米數量級。

        空心圓盤的一面有由外圓邊沿徑向方向向內圓邊凹進形成的環形坡面。

        空心圓盤的上下面分別有由外圓邊沿徑向方向向內圓邊凹進形成的環形坡面。

        空心圓盤至少有一面設置多條加強筋,加強筋為凸起的加強筋,各個加強筋的寬度由外圓邊至內圓邊依排列順序依次遞減,而加強筋的間距由外圓邊至內圓邊依排列順序依次增加,或者寬度由外圓邊至內圓邊依排列順序遞減而間距不變,或者寬度不變,間距由外圓邊至內圓邊,依排列順序依次增加。

        新型PE側護板的結構合理、構思新穎，針對現有技術的不足進行改進，解決實際包裝的現有塑料端護板存在的問題。新型PE側護板的具體優點：

1、對于不采用加強筋的本實用新型結構,使其空心盤的板厚沿徑向方向,由外圓邊至內邊的厚度呈遞減規律變化,從而有效地防止因塑料自身的性能造成的不均勻變形,同時保證包裝效渠和質量,外圓邊至內圓邊厚度尺寸的變化控制在毫米數量級的范圍,不但能有效地控制其不均勻的形變,還能減少材料的消耗,節約生產成本。

2、對于采用加強筋的本實用新型的結構,因采用了多條加強筋,使加強筋的寬度和間距按一定規律來選擇,同樣可以控制其不均勻的形變,足包裝鋼卷的質量要求。
